| 원래 장소: | 허난 성 중국 |
| 브랜드 이름: | SIMO |
| 인증: | CE, ISO9001:2008,TUV |
| 모델 번호: | SIMO 송풍기 7-09 |

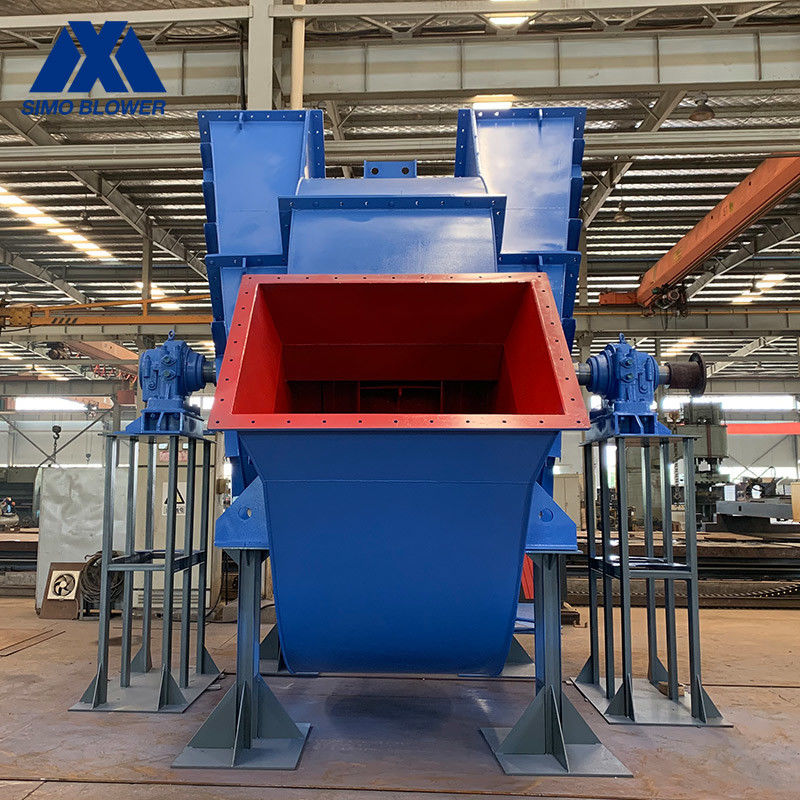

대용량 해로운 에어 방출 Q235 원심력 플로 블로어 팬
도입
7-09 시리즈 중간 압력 원심력 플로 팬은 적당한 압력과 큰 흐름을 가지고 있고, 저소음 시리즈 팬에 속하고 안정적인 성능을 가지고 있습니다.
그것은 정상 온도 또는 고온 불연성 가스 (정상 공기, 고온 가스, 부식성 가스, 먼지포함 가스)을 운반하고, granule/powder/chip/fiber 물질을 운반하는데 적합합니다.
그것은 일반적으로 보일러, 흡진장치, 탈황 시스템, 시멘트, 화학, 야금학, 전력과 같은 산업 시스템에서 사용되는 넓게 사용된 중압 중작업 원심분리기 팬과 가스와 물질 교통입니다. 그것은 또한 전반 환기를 위해 사용될 수 있습니다.
기술 데이터
|
생성물 파라미터
|
|||
|
애플리케이션
|
온도 | 상온 공기, 허풍 | |
| 원료 가스 조성 | 클린 에어, 함진 공기, 부식성 가스, 연소성 가스, 분말 소재, 가벼운 입자 소재 | ||
|
원심력 플로 송풍기 팬 성능
|
임펠러 직경 |
1500-3500 |
밀리미터 |
| 중앙 샤프트의 속도 |
≤1450 |
rpm | |
| 압력 범위 |
4217-15694 |
Pa | |
| 플로우 범위 |
4293-773605 |
m3/h | |
|
원심력 플로 송풍기 팬 구조
|
블레이드 | 후방 | |
| 추진하는 것 지원 | SWSI (단일폭, 단일의 유입구), 추진하는 것이 돌출했습니다. | ||
| 동력전달계통 |
결합 |
재산권을 양도할 수 있습니다 | |
| 주유 | 오일 배스 루브리케이션 | ||
| 베어링 냉각 | 공기 냉각법, 물 냉각, 오일냉각 | ||
|
원심력 플로 블로어 팬
시스템 구성
|
모터 | ABB, 지멘스, 웨그, TECO, 시모, 중국 브랜드... |
재산권을 양도할 수 있습니다 |
| 추진하는 것 | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
케이스, 공기 유입구 원뿔체, 공기 흡입구 댐퍼 |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| 주축 | 45# 철골 (강도 탄소 구조용 강철), 42CrMo, 스테인레스 강... | ||
| 태도 | 담배, SKF, NSK, ZWZ... | ||
|
선택적인 원심력 플로 블로어 팬
성분 |
구조 기본 구조, 보호하는 선별, 사일런서, 주입구 & 출구 관로 보정기, 유입 & 출구 플랜지, 댐퍼, 전기적 발동기, 충격 절연 장치, 진동판 결합, 유체 커플링, 자동차 레인 커버, 온도 센서, 진동식 센서, 소프트 스타터, 인버터, 특별한 전기 모터, 시스템 감시 장치, 루브 시스템, 머리위 루브 탱크 등 |
||
장점과 특징
1. 원심력 플로 블로어 팬은 더 높은 배출구 압력을 출력하고 더 많은 가스 흐름에 더 낮은 소음을 제공할 수 있습니다. 더 높은 매체 온도에 안정하게 일하는 능력.
2. 고객에 따른 주문 제작 설계는 성능요건이고, CFD 기술에 의해 최적화됩니다, 에너지 소비가 비슷한 모델들 보다 낮습니다.
3. 공기 흐름 채널과 추진하는 것은 여러 번 최적화되었으며, 그것이 보통 대유량 팬들 보다 더 효율적이고 에너지 절약형입니다.
4. 추진하는 것과 주축의 물질을 위해, 추진하는 것과 주축이 여전히 믿을 만한 강도를 고온으로 유지할 수 있도록, 우리는 다양한 근무 조건 온도와 동작 속도를 위해 강도 탄소강, 저합금강, 고온 합금 강, 고온 레지스턴트 강도 합금 강을 선택할 것입니다.
5. 먼지 함유 가스를 위해, 우리는 먼지부터 매우 큰 더스트량까지 다양한 근무 조건을 충족시킬 수 있습니다. 특별 처리 뒤에, 블레이드의 표면 강도는 HRC60~70에 도달할 수 있으며, 그것이 3 번이상 추진하는 것의 수명을 연장시킬 수 있습니다.
6. 원심력 플로 송풍기 팬 임펠러는 팬의 안정적인 작동을 보증하기 위해 높은 기준 동적 평형 조정을 받습니다.
7. 원심력 플로 송풍기 팬 시스템은 매우 고객들의 운송비를 감소시키는 분리할 수 있는 설계를 채택합니다.
8. 각 부는 설치 대수를 가지고, 성공적으로 설치 지침서의 유도 하에 모여질 수 있습니다.
9. 현장 설치 안내 서비스를 제공하세요.
