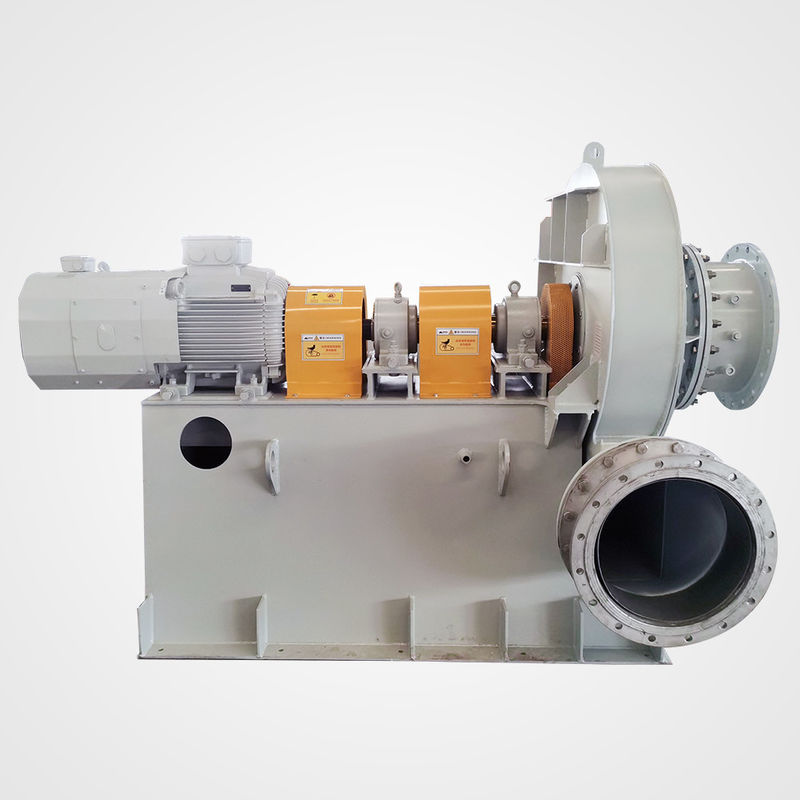

맞춤형 45kw 고효율 중압 원심 팬 산업 시리즈
는맞춤형 45kW 고효율 중압 원심 팬은 대규모 환기, 배기 및 공정 공기 공급 시스템을 위해 특별히 설계된 산업 등급 시리즈의 일부입니다. 고효율 임펠러와 최적화된 기류 채널로 설계된 이 팬은 고급 CFD 시뮬레이션 및 FEA 구조 분석을 통합하여 최소한의 에너지 소비로 높은 기류와 압력을 제공합니다.
강력한 45kW 모터로 구동되어 안정적이고 신뢰할 수 있는 장기 작동을 보장합니다. 석유화학, 발전, 야금, 시멘트 및 환경 산업에서 널리 사용됩니다.
맞춤형 옵션: 기류, 압력, 속도, 재료, 부식 방지, 방폭 및 소음 감소 기능은 특정 산업 요구 사항에 맞게 조정할 수 있습니다.
1. 이 시리즈의 팬은 소유량 및 중압 분야의 새로운 유형의 고효율 산업용 팬입니다.
2.현재 수집기 및 임펠러 전면 플레이트는 고급 스피닝 공정으로 처리되어 정밀도를 보장합니다.
3. V 벨트 구동 및 커플링 구동유형 팬은일체형 베어링 박스를 갖추고 있어 윤활성이 좋고 작동이 안정적이며 베어링 수명이 깁니다.
4.테이퍼 슬리브 내장 풀리를 장착하여 조립 및 분해가 용이합니다..
5.현재 수집기에는 고객이 파이프라인을 사용하기 쉽도록 장착 플랜지가 장착되어 있습니다.
맞춤형 45kw 고효율 중압 원심 팬 산업 시리즈 | |||
성능 | 압력 범위 | 3215-27349 | Pa |
기류 범위 | 1049-33030 | m3/h | |
임펠러 직경 | 400-3500 | mm | |
속도 | ≤3000 | rpm | |
재료 | 송풍기 팬 케이싱 | Q235, Q345, 스테인리스 스틸 | 특수 설계 |
송풍기 팬 샤프트 | 45# 강, Q304, SS304, SS316L | ||
송풍기 팬 임펠러 | Q304, 12Cr1Mov, 15Crmov, 15MnV | ||
매체 | 10---120 | 분진<80 g/m3 | 불연성 |
모터 | Siemens, ABB, WN, SIMO, LA | IP 54,55,56 | 3상 |
선택 사항 구성 요소 |
시스템 베이스 프레임, 보호 스크리닝, 소음기, 입구 및 출구 파이프라인 보상기, 입구 및 출구 플랜지, 댐퍼, 전기 액추에이터, 충격 절연체, 다이어프램 커플링, 유체 커플링, 모터 레인 커버, 온도 센서, 진동 센서, 소프트 스타터, 인버터, 특수 전기 모터, 시스템 모니터링 기기, 윤활 시스템, 오버헤드 윤활 탱크. |
