| 원래 장소: | 허난 성 중국 |
| 브랜드 이름: | SIMO |
| 인증: | CE, ISO9001:2008,TUV |
| 모델 번호: | SIMO 송풍기 9-10 |

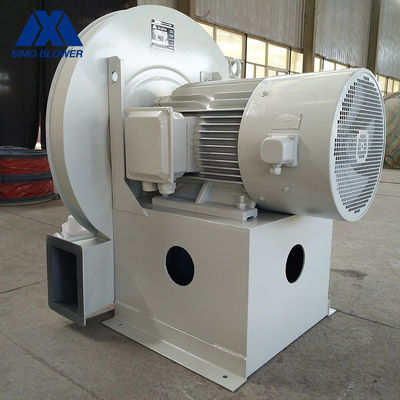

유동상 보일러 고온 탄소강 원심형 송풍기 팬
도입
9-10 시리즈 원심분리기 팬은 극소수인 불순물, 광입자 / 잔해 / 단섬유 물질로 혼합된 정상적이거나 높은 온도 청정 가스 / 연소성 가스 / 부식성 가스 /를 운반하는데 적합한 높은 가스 압력을 출력할 수 있습니다.
강제 환기, 급건, 급속 냉각과 방열, 시멘트 생산 라인 냉각장치 냉방, 유동상 시스템을 순환시킨 클링커 냉각기, 공기 정화와 산업적 폐기 가스 처리, 배연탈황 산업용 보일러 또는 강행된 소각로를 위해 가장 일반적으로 사용되 draft/가 draft/ primary/ 2차공기, 큰 공장 시스템의 환기, 공장 폐기물 열 복구장치, 제련노와 주조 노의 과부하 변형, 용광로의 산화, 용광로의 석탄 취입, 가스의 가압된 교통, 가압 또는 산업 설비의 압축해제 봉합을 유도했습니다.
9-10 시리즈 원심분리기 팬은 수많은 산업적인 필드에서 사용되는 일련의 팬들입니다.
원심형 송풍기 팬 임펠러는 팬의 안정적인 작동을 보증하기 위해 동적 평형에 대한 높은 기준에 의해 눈금 보정됩니다.
생산 뒤에 있는 운전시험과 진동 값 검출은 완료됩니다, 팬 작동이 믿을 만합니다.
선택하기 위한 다양한 부품 옵션이 있습니다.
기술 데이터
|
생성물 파라미터
|
|||
|
원심분리기 팬 애플리케이션
|
온도 | 상온 공기, 허풍 | |
| 원료 가스 조성 | 클린 에어, 먼지투성이인 공기, 부식성 가스, 연소성 가스, 분말 소재, 가벼운 입자 소재 | ||
|
원심분리기 팬 공연
|
임펠러 직경 | 250~2000 | 밀리미터 |
| 중앙 샤프트의 속도 |
≤4000 |
rpm | |
| 압력 범위 |
348-15425 |
Pa | |
| 플로우 범위 |
273-81858 |
m3/h | |
|
원심분리기 팬 구조
|
블레이드 | 포워드 | |
| 추진하는 것 지원 | SWSI (단일폭, 단일의 유입구), 추진하는 것이 돌출했습니다. | ||
| 동력전달계통 |
지시하세요 |
재산권을 양도할 수 있습니다 | |
| 주유 | 오일 배스 루브리케이션 | ||
| 베어링 냉각 | 공기 냉각법, 물 냉각, 오일냉각 | ||
|
원심분리기 팬 시스템
구성 |
모터 | ABB, 지멘스, 웨그, TECO, 시모, 중국 브랜드... |
재산권을 양도할 수 있습니다 |
| 추진하는 것 | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
케이스, 공기 유입구 원뿔체, 공기 흡입구 댐퍼 |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| 주축 | 45# 철골 (강도 탄소 구조용 강철), 42CrMo, 스테인레스 강... | ||
| 태도 | 담배, SKF, NSK, ZWZ... | ||
|
선택적인 원심분리기 팬
성분 |
구조 기본 구조, 보호하는 선별, 사일런서, 주입구 & 출구 관로 보정기, 유입 & 출구 플랜지, 댐퍼, 전기적 발동기, 충격 절연 장치, 진동판 결합, 유체 커플링, 자동차 레인 커버, 온도 센서, 진동식 센서, 소프트 스타터, 인버터, 특별한 전기 모터, 시스템 감시 장치, 루브 시스템, 머리위 루브 탱크 등 |
||
장점과 특징
1. 원심력 블로어 팬이 초고압을 출력할 수 있고, 고압 & 고온이 가스를 공급한 어떠한 산업적 이유에도 적합한 더 높은 매체 온도에 일할 수 있는 유동상 보일러 고온 탄소강은 전달될 필요가 있습니다.
2. 공동 베이스를 사용하는 경우에, 시설은 매우 단순하고, 근본적으로 전문 기술인들의 지원을 요구하지 않습니다.
3. 원심력 블로어 팬 베어링 박스는 온도와 진동 센서 설치 위치로 보유되며, 그것이 편리하게 팬 동작 모니터링 장치를 설치할 수 있습니다.
4. 공기 흐름 저항이 증가될 때, 전동기 부하는 자동적으로 감소되고 모터가 태워지지 않을 것입니다.
5. 고객 성능요건에 따라 설계를 특화했고, CFD 기술, 에너지 소비에 의해 낙관했고 비슷한 모델들 보다 낮습니다.
6. 원심형 송풍기 팬부분은 밀접하게 일치되고, 출력 압력이 감소되지 않을 것이라는 것을 보증하기 위해 좋은 실링 성능을 가지고 있습니다.
