| 원래 장소: | 허난 성 중국 |
| 브랜드 이름: | SIMO |
| 인증: | CE, ISO9001:2008,TUV |
| 모델 번호: | SIMO 송풍기 5-06 |

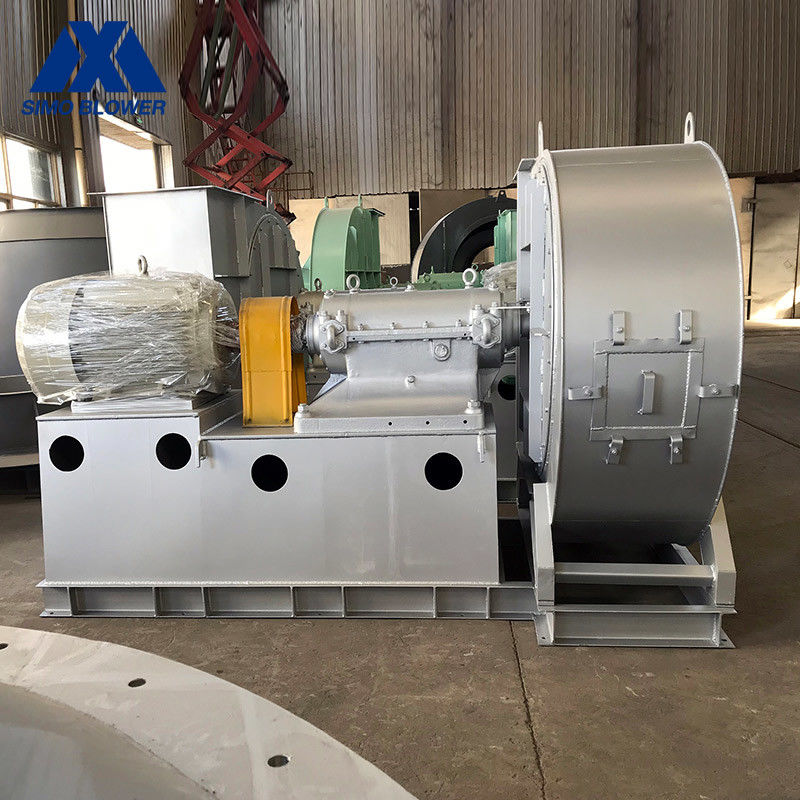

가마 냉각 증기 발전소 광산 환기 원심 송풍기 팬
상세소개
5-06 시리즈 팬은 화력 발전소의 2-670t/h 증기 보일러 공급 시스템에 사용할 수 있으며 유동층로의 고압 헤드 성능 매개변수 요구 사항도 충족할 수 있습니다.
이 시리즈의 팬은 먼지 제거, 광산 환기 및 일반 환기 시스템에도 사용할 수 있습니다.송풍기는 공기를 공급하고 유도 통풍 팬은 연도 가스 또는 이물질이 포함된 가스를 공급합니다.
불순물 농도가 200mg/m3 미만일 때 4년 이상 사용할 수 있습니다.
불순물이 많이 포함되어 있으면 사용도 가능하지만 수명이 단축됩니다.
유도 통풍 팬의 최대 작동 온도는 250°C를 초과해서는 안 됩니다.
팬의 성능은 팬 유량, 최대 압력, 스핀들 속도, 샤프트 출력 및 효율성과 같은 매개변수로 표현됩니다.
제품 특징
1. 임펠러:
12개의 후방 에어로포일 블레이드가 아크 콘 전면 플레이트와 평평한 모양의 후면 플레이트 사이에 용접됩니다.에어포일 블레이드를 사용하기 때문에 팬은 고효율, 저소음 및 고강도를 보장합니다.임펠러는 정적 및 동적 균형에 의해 수정되어 작동이 안정적입니다.동일한 기계번호의 강제 통풍 팬과 유도 통풍 팬은 동일한 임펠러 구조를 가지고 있습니다.
2. 케이스:
케이싱은 일반 강판으로 용접된 볼류트입니다.
단일 흡입 팬의 케이싱은 세 가지 다른 형태로 만들어집니다.14번부터 16번까지의 케이싱은 2개의 개방형 구조로 되어 있습니다.18~29.5호 케이싱은 3개의 개방형 구조로 되어 있습니다.
유도 통풍 팬과 볼류트 플레이트는 마모를 방지하기 위해 적절하게 두꺼워집니다.
3. 입구:
수렴 및 유선형 공기 흡입구는 단일 구조로 만들어지고 팬의 흡입구 측에 볼트로 고정됩니다.
4. 조정 도어:
공기 흡입구 앞에 축 방향으로 장착된 팬의 흐름을 조절하는 장치입니다.조정 범위는 0°(완전 열림) ~ 90°(완전 닫힘)입니다.
5. 전송 부품:
변속기 부분의 메인 샤프트는 고품질 스틸로 만들어졌으며 5-51 시리즈 팬은 모두 롤러 베어링으로 만들어졌습니다.
베어링 하우징은 두 가지 형태로 제공됩니다. No. 8 ~ 16은 전체 원통형 베어링 하우징을 사용합니다.No18 ~ 29.5는 두 개의 독립적인 베개 베어링 상자를 사용합니다.
베어링 하우징에는 온도계와 오일 레벨 표시기가 장착되어 있습니다(유도 통풍 팬만 해당).윤활유는 46# 기계적 오일을 사용하며 오일량은 오일 레벨 표시에 따라 구현됩니다.No8-16 일체형 원통형 베어링 하우징이 건유를 사용하는 경우 베어링 하우징의 볼 측에 오일 유지 플레이트를 추가해야 하며 고정 홈이 서로 연통해야 합니다.유도 통풍 팬에는 수냉식 장치가 장착되어 있으므로 급수관을 설치해야 합니다.물 소비량은 온도에 따라 달라지며 일반적으로 0.5~1m3/h로 간주됩니다.
기술 사양
| 시리즈 번호 | 5-06 시리즈 | 기능 선택 | |||||
| 정상 | 부식 방지 | 내마모성 | 높은 온도 | 방폭 | 비고 | ||
| 성능 | 임펠러 직경 | 400-2500mm | |||||
| 회전 속도 | ≤3000rpm | ||||||
| 압력 범위 | 1567-5764Pa | ||||||
| 유량 범위 | 2470-377586㎥/h | ||||||
| 구조 | 블레이드 유형 | 백워드, 스트레이트, 에어로포일 타입 | |||||
| 임펠러 지원 | SWSI(Single Width, Single Inlet), DWDI(Double Width, Double Inlet), Overhung type | ||||||
| 윤활 방법 | 오일 배스 윤활, 그리스 윤활, 윤활 오일 스테이션 | 지정 가능 | |||||
| 냉각 방법 | 공냉식, 수냉식, 오일 냉각 | 지정 가능 | |||||
| 구동 모드 | 직접 구동, 커플링 구동, 벨트 구동 | 지정 가능 | |||||
| 가스 조성 | 가스 온도 | 정상 | 손님 요구 | 손님 요구 | ≥250℃ | 손님 요구 | |
| 가스 특성 | 청정가스 | 부식성 가스 | 미세먼지 | 고온 가스 | 가연성 가스, 폭발성 가스 | ||
| 시스템 설정 | 모터 브랜드 | 중국 유명 브랜드, ABB, Siemens, WEG 등 | 지정 가능 | ||||
| 임펠러 | 고품질 탄소강 | FRP, 스테인리스 스틸, 고무 라이닝 | 내마모성 레이어 또는 내마모성 라이너, 세라믹 패치 | 고온 고품질 합금강 | FRP, 알루미늄 합금 | 지정 가능 | |
| 공기 흡입구 콘 | 고품질 탄소강 | FRP, 스테인리스 스틸, 고무 라이닝 | 고품질 탄소강 | 고품질 탄소강 | 고품질 탄소강 | 지정 가능 | |
| 포장 | 고품질 탄소강 | FRP, 스테인리스 스틸, 고무 라이닝 | 고품질 탄소강 | 고품질 탄소강 | 고품질 탄소강 | 지정 가능 | |
| 에어 댐퍼 | 고품질 탄소강 | FRP, 스테인리스 스틸, 고무 라이닝 | 고품질 탄소강 | 고품질 탄소강 | 고품질 탄소강 | 지정 가능 | |
| 메인 샤프트 | 고강도 탄소강, 합금 구조용 강 | 지정 가능 | |||||
| 베어링 | ZWZ, SKF, FAG, NSK | 지정 가능 | |||||
| 베어링 하우징 | 주철 | ||||||
| 기초 볼트 | GB799-1988 | ||||||
| 옵션 부품 | 시스템 베이스 프레임, 보호 차폐, 소음기, 입구 및 출구 유연한 연결, 입구 및 출구 카운터 플랜지, 에어 댐퍼, 전동 액추에이터, 완충기, 다이어프램 커플링, 유체 커플링, 모터 레인 커버, 온도 센서, 진동 센서, 소프트 스타터, 인버터 , 특수 전기 모터, 시스템 모니터링 기기. | ||||||
자주하는 질문
1. 방열 발전소 송풍기 팬을 설계할 때 어떤 매개변수를 제공해야 합니까?
답변: 기류, 총 압력 또는 정압, 입구 온도, 국부적 전압 및 주파수, 고도 등
가연성 및 폭발성 가스가 있거나 매체에 큰 먼지가 적재되어 있으면 설계자에게도 알려주십시오.
2. 귀사의 사전 판매 서비스 및 애프터 서비스는 어떻습니까?
답변: 협력하기 전에 원심 팬 효율성 작동을 확인하기 위해 작업 조건에 따라 기술 솔루션을 만드는 데 도움이 되는 전문 기술 팀이 있습니다.
판매 서비스 후, 우리는 12 개월 수리 서비스를 제공하고 평생 후속 서비스를 제공합니다.게다가, 우리 엔지니어는 수리 서비스를 제공하기 위해 해외로 갈 수 있습니다.
3. 귀사에 자격이 있습니까?
답변: SIMO Blower는 ISO 9001-2008, CE, BV 인증 등을 획득했습니다.
