| 원래 장소: | 허난 중국 |
| 브랜드 이름: | SIMO |
| 인증: | CE, ISO9001:2008,TUV |
| 모델 번호: | SIMO 송풍기 4-10 |

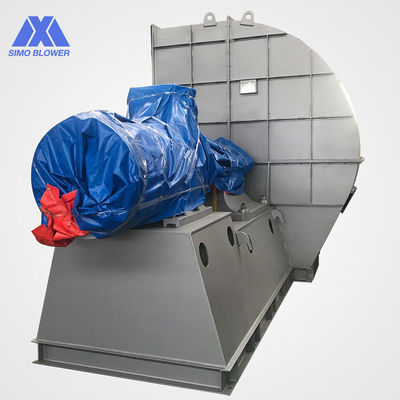

높은 기류 앞으로 보일러 팬 산업 먼지 수집가 Antiwear
소개
G4-10 및 Y4-10 시리즈 환기 및 유도 통풍 팬은 화력 발전소의 2~670T/h 증기 보일러의 환기 및 유도 통풍 팬 시스템에 적합합니다.
팬 하우징은 강철로 만들어지며 그 두께와 강도는 팬의 최대 주행 중량을 견딜 수 있어야 합니다.볼류트는 지속적으로 용접되어야 하며 스크롤에 들어갈 수 있는 이물질을 제거하기 위한 액세스 도어가 장착되어 있어야 합니다.
상세 소개
팬 표면은 미립자, 용접 슬래그, 버, 날카로운 모서리, 철, 오일을 제거하기 위해 연마 및 청소한 다음 고온 환경 사용을 위한 에폭시 코팅 또는 고온 코팅, 팬 표면에는 처짐, 주름, 물집, 노출이 없어야 합니다. 코팅 후 금속 또는 박리.
기술 데이터
| 시리즈 | 모델 | 회전 속도 (r/분) |
총 압력 (아빠) |
공기 용량 (m³/h) |
힘 (킬로와트) |
|---|---|---|---|---|---|
| 4-10 | 8D | 1450년 | 2104~1400 | 16156～30993 | 18.55 |
| 9D | 960 ~ 1450 | 775 ~ 2668 | 15229 ~ 44128 | 11 ~ 37 | |
| 10일 | 730 ~ 1450 | 553 ~ 3301 | 15886 ~ 60533 | 7.5 ~ 55 | |
| 11일 | 730 ~ 1450 | 669년 ~ 4003년 | 21144 ~ 80570 | 11 ~ 90 | |
| 12D | 730 ~ 1450 | 797 ~ 4777 | 25661 ~ 104600 | 15 ~ 132 | |
| 14D | 730 ~ 1450 | 1086 ~ 6541 | 43591 ～166100 | 37 ~ 315 | |
| 16일 | 580 ~ 960 | 895 ~ 3709 | 51699 ~ 164150 | 45 ~ 185 | |
| 18일 | 580 ~ 960 | 1133년 ~ 4710년 | 73610 ~ 233730 | 75 ~ 280 | |
| 20일 | 580 ~ 960 | 1400 ~ 5837 | 100970 ～ 320610 | 110 ~ 520 | |
| 22일 | 480 ~ 960 | 1216년 ~ 6865년 | 116000 ~ 434000 | 140 ~ 850 | |
| 25일 | 480 ~ 730 | 1579년 ~ 5138년 | 171000 ～ 484000 | 165 ~ 700 | |
| 28일 | 375 ~ 730 | 1205 ~ 6400 | 187000 ~ 680000 | 320 ~ 1250 | |
| 29.5D | 596 ~ 745 | 3236 ~ 7218 | 348000 ~ 810000 | 800 ~ 1600 |
제품 특징
Fan Shaft는 Soaking Furnace를 통해 HB250-280의 경도 수준으로 열처리되며 최대 부하는 최대 Fan 작동 속도보다 35% 높아야 합니다.팬 샤프트를 지지하기 위해 두 개의 베어링을 사용해야 합니다.수명
스팬은 L-10보다 길어야 합니다: 최대 작동 속도에서 80,000시간.그것은 상온에서 밀봉되고 윤활되어야 합니다.도르래는 주철로 제작하며 구동력의 130%에 해당하는 크기로 시공한다.도르래와 벨트에는 덮개가 있어야 합니다.커플링도 커버가 있는 탄성 커플링이어야 합니다.전달력 및 비틀림의 안전성은 설계 요구 사항을 충족해야 합니다.
자주하는 질문
1, 산업용 원심 팬을 설계할 때 어떤 매개변수를 제공해야 합니까?
A: 공기 흐름, 전체 압력 또는 정압, 입구 온도, 로컬 전압 및 주파수, 고도 등
가연성 및 폭발성 가스가 있거나 매체에 큰 먼지가 있는 경우 설계자에게도 알려주십시오.
2, 귀사의 사전 판매 서비스 및 애프터 서비스는 어떻습니까?
A: 우리의 협력 전에, 우리는 원심 팬 효율 작동을 확인하기 위해 작업 조건에 따라 기술 솔루션을 만드는 데 도움을 주는 전문 기술 팀을 보유하고 있습니다.
애프터 서비스는 12개월의 수리 서비스를 제공하고 평생 후속 서비스를 제공합니다.게다가, 우리 엔지니어들은 수리 서비스를 제공하기 위해 해외로 나갈 수 있습니다.
3, 귀사는 자격이 있습니까?
A: SIMO Blower는 ISO 9001-2008, CE, TUV 인증 등을 획득했습니다.
