제품 상세정보
강조하다:

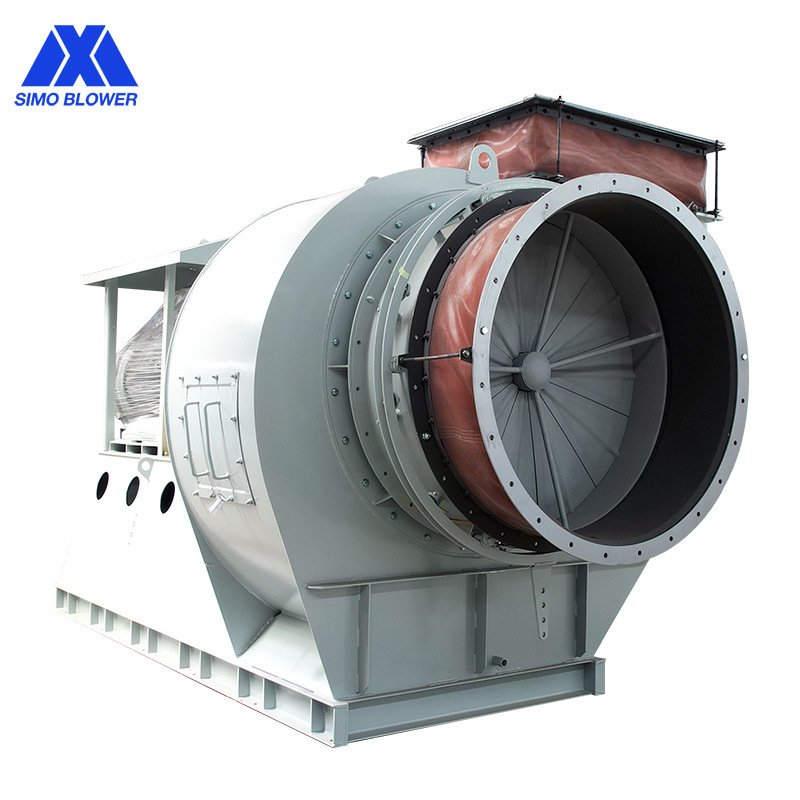

15-132kw 오븐 원심방향 팬
,고온 보일러 팬
,산업용 오븐 시스템 팬
Model NO:
4-73
Origin:
중국
Flow Range:
25661-104600m³/h
Pressure Range:
797-4777PA
Voltage:
380V/415V/440V/660V/6KV/10KV
Power Source:
삼상 AC 모터
Bearing Type:
롤링 베어링
OEM Service:
제공하다
Impeller:
내마모성 임펠러 블레이드
Impeller Testing:
동적 밸런싱 조정
After-Sales Service Provided:
현장 설치, 시운전 및 교육
Warranty:
1년
제품 설명
세부 사양 및 특징
제품 특징:
1. 높은 중간 온도에서 안정적으로 작동할 수 있으며 압력 요구 사항이 충족될 때 낮은 소음으로 대량의 가스 흐름을 출력할 수 있습니다.
2. 팬 블레이드 배치 각도가 최적화되어 내마모성이 뛰어나고 수명이 깁니다.
3. 에어 댐퍼를 사용하여 작동 중 팬의 압력과 유량을 유연하게 조정할 수 있습니다. 또한 가변 주파수 모터를 선택하여 속도를 변경하여 팬의 압력과 유량을 조정할 수도 있습니다.
4. 임펠러 및 메인 샤프트의 재료의 경우, 다양한 작동 조건 온도 및 작동 속도에서 고강도 탄소강, 저합금강, 고온 합금강, 고온 내성 고강도 합금강을 선택하여 임펠러와 메인 샤프트가 고온에서도 안정적인 강도를 유지하도록 합니다.
5. 상온에서 임펠러 직경이 1400mm 미만인 팬 시스템은 추가 베어링 냉각 장치가 필요하지 않아 사용자의 투자 및 유지 보수를 줄입니다.
6. 임펠러는 용접 시 생성된 내부 응력을 제거하기 위해 어닐링 처리되어 임펠러가 크리프 및 균열을 겪지 않도록 합니다.
7. 임펠러와 메인 샤프트의 용접은 초음파 결함 검사를 통해 용접 결함 및 재료 결함이 없는지 확인하여 강도를 보장합니다.
8. 임펠러는 팬의 안정적인 작동을 보장하기 위해 고수준의 동적 밸런스 보정을 거칩니다.
9. 다양한 액세서리를 선택할 수 있습니다.
다음 데이터는 당사 제품의 성능의 일부일 뿐입니다.
필요한 원심 송풍기 데이터를 찾을 수 없는 경우 성능 요구 사항을 보내주십시오.
맞춤형 원심 팬 설계 서비스를 제공해 드립니다.
| 15-132kw 고온 가마 시스템 원심 팬 | |||
| 응용 분야 | 온도 | 상온 또는 고온. | |
| 공기 조성 | 깨끗한 가스, 먼지가 많은 가스, 가연성 가스, 부식성 가스, 분말 또는 입상 물질 운송 | ||
| 성능 | 임펠러 직경 | 730 ~ 1450 | r/min |
| 메인 샤프트 속도 | 797 ~ 4777 | Pa | |
| 압력 범위 | 25661 ~ 104600 | m3/h | |
| 유량 범위 | 15 ~ 132 | kW | |
| 구조 | 블레이드 | 후방 | |
| 임펠러 지지대 | SWSI(단일 폭, 단일 입구), 임펠러 오버행. | ||
| 구동계 | 직접, 커플링, V 벨트 | 할당 가능 | |
| 윤활 | 유욕 윤활 | ||
| 베어링 냉각 | 공기 냉각, 수냉, 유냉 | ||
| 시스템 구성 |
모터 | ABB, SIEMENS, WEG, TECO, SIMO, 중국 브랜드… | 할당 가능 |
| 임펠러 | Q235, Q345, SS304, SS316, HG785, DB685... | ||
| 케이싱, 공기 흡입구 콘, | Q235, Q345, SS304, SS316, HG785, DB685... | ||
| 공기 흡입 댐퍼 | |||
| 메인 샤프트 | 45# 강(고강도 탄소 구조 강), 42CrMo, 스테인리스강... | ||
| 베어링 | FAG, SKF, NSK, ZWZ… | ||
| 선택 사항 구성 요소 |
시스템 기본 프레임, 보호 스크리닝, 소음기, 입구 및 출구 파이프라인 보상기, | ||
| 입구 및 출구 플랜지, 댐퍼, 전기 액추에이터, 충격 절연체, 다이어프램 커플링, 유체 커플링, 모터 레인 커버, 온도 센서, 진동 센서, 소프트 스타터, 인버터, 특수 전기 모터, 시스템 모니터링 기기, 윤활 시스템, 오버헤드 윤활 탱크 등 | |||
