| 원래 장소: | 중국 |
| 브랜드 이름: | SIMO BLOWER |
| 인증: | CE |
| 모델 번호: | 5-06 |

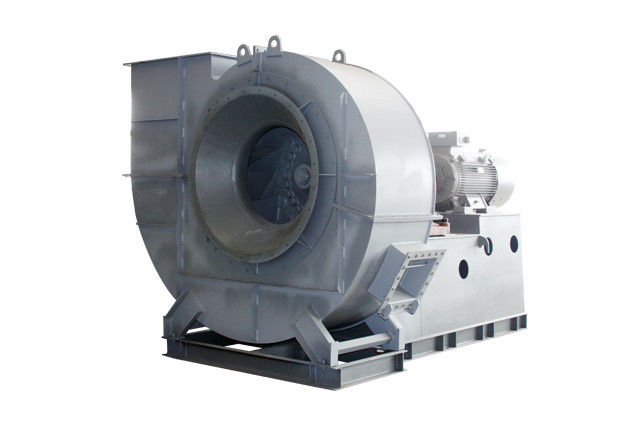

5-06 시리즈 팬은 열 발전소의 2-670t/h 증기 보일러의 공급 시스템에 사용할 수 있습니다.그것은 또한 유동 침대 오븐의 고압 머리 성능 매개 변수의 요구 사항을 충족 할 수 있습니다..
이 시리즈의 팬은 또한 먼지 제거, 광산 환기 및 일반 환기 시스템에 사용할 수 있습니다.그리고 유도 된 유도 팬은 피스 가스 또는 외질물을 포함하는 가스를 전달.
불순물 농도가 200 mg/m3 미만일 경우 4년 이상 사용할 수 있습니다.
불순물이 많이 들어있는 경우에도 사용할 수 있지만 사용 기간을 단축 할 것입니다.
유도공풍기의 최대 작동 온도는 250°C를 초과해서는 안 됩니다.
팬의 성능은 팬 흐름, 전체 압력, 스핀들 속도, 샤프트 파워 및 효율성 등의 매개 변수로 표현됩니다.
1펄러:
12개의 후방 에어로프로일 블레이드는 아크 코너 앞판과 평평한 뒷판 사이에 용접되어 있습니다. 에어로프로일 블레이드가 사용되기 때문에 팬은 높은 효율을 보장합니다.소음도 낮고 강도도 높습니다휠러는 정적 및 동적 균형에 의해 수정되어 작동이 안정적입니다. 같은 기계 번호의 강제 드래그 팬과 유도 드래그 팬은 동일한 휠러 구조를 가지고 있습니다.
2케이스:
껍질은 보통의 철판으로 용접된 덩어리입니다.
단일 흡수 팬의 껍질은 세 가지 다른 형태로 만들어집니다. 8번부터 12번까지의 껍질은 통합 구조로 만들어져 분리 할 수 없습니다.14에서 16 가루는 두 개의 개방 구조로 만들어집니다.18~29.5호의 케이스는 3개의 개방된 구조로 만들어집니다.
가려진 유출 팬과 볼루트 플레이트는 마모를 방지하기 위해 적절하게 두꺼워집니다.
3입구:
융합되고 간편한 공기 입구는 단위 구조로 만들어져 팬의 입구 쪽에 볼트됩니다.
4조정 문:
환기의 흐름을 조절하는 장치, 공기 입구 앞에 축적으로 장착. 조정 범위는 0° (완전 개방) ~ 90° (완전 폐쇄) 이다.
5변속기 부품:
변속기 부품의 주축은 고품질의 강철으로 만들어졌으며 5-51 시리즈 팬은 모두 롤러 베어링으로 만들어졌습니다.
베어링 하우징은 두 가지 형태로 제공됩니다: 8 ~ 16 번호는 전체 고리형 베어링 하우징을 사용합니다; 18 ~ 29.5 번호는 두 개의 독립적인 베개 베어링 상자를 사용합니다.
베어링 하우징은 온도계와 오일 레벨 표시기가 장착되어 있습니다. 윤활유는 46# 기계유를 사용합니다.그리고 기름 양은 기름 수준 표시에 따라 적용됩니다.No8-16 통합 실린더 라인링 하우징에서 건조 기름이 사용되면, 기름 수리판은 라인링 하우징의 공 쪽에 추가되어야 합니다.그리고 고정 구간은 서로 통신. 유도 유출 팬은 물 냉각 장치가 장착되어 있으므로 물 공급 파이프가 설치되어야합니다. 물 소비는 온도에 따라 달라지며 일반적으로 0.5 ~ 1 m3 / h로 간주됩니다.
| 시리즈 번호 | 5-06 시리즈 | 기능 선택 | |||||
|
|
정상 | 산화 방지 | 마모 저항성 | 높은 온도 | 폭발 방지 | 언급 | |
| 성능 | 임펠러 지름 | 400~2500mm | |||||
|
|
회전 속도 | ≤3000rpm | |||||
|
|
압력 범위 | 1567-5764Pa | |||||
|
|
흐름 범위 | 2470-377586m3/h | |||||
| 구조 | 블레이드 종류 | 후면, 직선, 에어로플라일 타입 | |||||
|
|
임펠러 지원 | SWSI ((일방 너비, 일방 입구), DWDI ((이중 너비, 이중 입구), 오버핸그 타입 | |||||
|
|
윤활법 | 오일 바드 윤활, 지방 윤활, 윤활 오일 스테이션 | 지정할 수 있습니다. | ||||
|
|
냉각 방법 | 공기 냉각, 물 냉각, 오일 냉각 | 지정할 수 있습니다. | ||||
| 구동 모드 | 직동 구동, 결합 구동, 벨트 구동 | 지정할 수 있습니다. | |||||
| 가스 구성 | 가스 온도 | 정상 | 고객 요청 | 고객 요청 | ≥ 250°C | 고객 요청 | |
|
|
가스 특징 | 청정 가스 | 부식성 가스 | 입자 먼지 | 고온 가스 | 불화성 가스, 폭발성 가스 | |
| 시스템 구성 | 자동차 브랜드 | 중국 유명 브랜드, ABB, 시멘스, WEG 등 | 지정할 수 있습니다. | ||||
|
|
선동기 | 고품질의 탄소강 | FRP, 스테인리스 스틸, 고무 부리 | 마모에 저항하는 층 또는 마모에 저항하는 라인, 세라믹 패치 | 고온 고품질 합금강 | FRP, 알루미늄 합금 | 지정할 수 있습니다. |
|
|
공기 입구 콩 | 고품질의 탄소강 | FRP, 스테인리스 스틸, 고무 부리 | 고품질의 탄소강 | 고품질의 탄소강 | 고품질의 탄소강 | 지정할 수 있습니다. |
|
|
껍질 | 고품질의 탄소강 | FRP, 스테인리스 스틸, 고무 부리 | 고품질의 탄소강 | 고품질의 탄소강 | 고품질의 탄소강 | 지정할 수 있습니다. |
|
|
에어 덤퍼 | 고품질의 탄소강 | FRP, 스테인리스 스틸, 고무 부리 | 고품질의 탄소강 | 고품질의 탄소강 | 고품질의 탄소강 | 지정할 수 있습니다. |
|
|
주축 | 고강도 탄소 강철, 합금 구조용 강철 | 지정할 수 있습니다. | ||||
|
|
류류 | ZWZ, SKF, FAG NSK | 지정할 수 있습니다. | ||||
|
|
류하우스 | 금속 | |||||
|
|
토대 볼트 | GB799-1988 | |||||
| 옵션 부품 | 시스템 기본 프레임, 보호 스크리닝, 소음 억제기, 입출구 유연 연결, 입출구 카운터 플랜지, 공기 완충기, 전기 작동 장치, 충격 흡수기, 대막 결합,유체 결합, 모터 비 덮개, 온도 센서, 진동 센서, 소프트 스타터, 인버터, 특수 전기 모터, 시스템 모니터링 도구. | ||||||
